냉각 시스템

과도한 열을 생성하는 모든 UV 시스템은 자외선이 균일하고 안정적이고 장기적인 출력을 보장하기 위해 효율적으로 제거되어야 합니다. GEW는 생산되는 다양한 제품에서 공기, 물 및 / 또는 질소 냉각을 활용합니다. 모든 냉각 시스템은 UV 시스템과의 완벽한 호환성을 보장하기 위해 GEW에 의해 내부적으로 엄격하게 설계되고 테스트되었습니다.

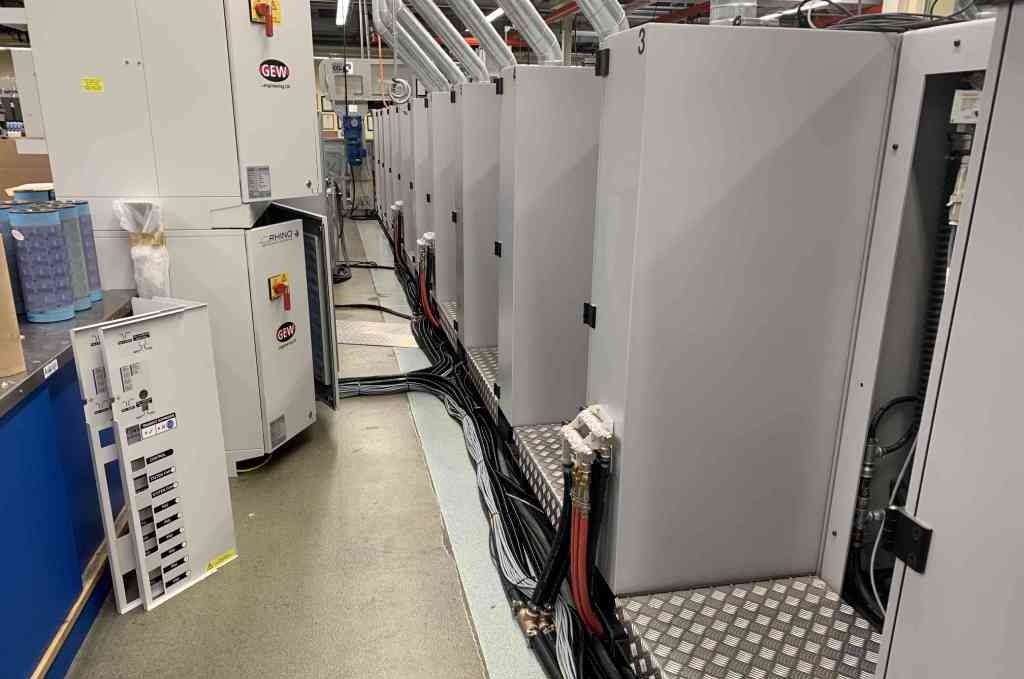

공기 냉각 시스템은 일반적으로 프레스 길이를 따라 움직이는 단단한 강철 덕트 매니 폴드에 연결된 중앙 팬으로 구성됩니다. 일정한 간격의 배출구는 유연한 덕트를 통해 램프에 연결되며 자동 댐퍼 밸브는 램프 헤드를 통과하는 공기의 양을 제어하여 일정한 온도를 유지하도록 합니다. 중앙 팬은 공장 외부의 대기로 연결됩니다.

수냉 시스템은 일반적으로 물 매니 폴드가 가까이에 장착된 중앙 공냉식 냉각기로 구성됩니다. 흐름 및 리턴 호스는 각 채널에서 흐름 표시기와 모니터링을 통해 각 램프 헤드로 연결됩니다.

GEW의 숙련된 엔지니어 팀은 특정 프로젝트 요구 사항에 맞는 솔루션을 지정하고 엔지니어링하며 필요한 경우 매우 복잡한 냉각 시스템을 처리할 수 있습니다. 당사는 다양한 냉각 시스템을 보유하고 있으며 모두 글로벌 서비스 파트너 네트워크의 지원을 받습니다.

GEW의 냉각 옵션

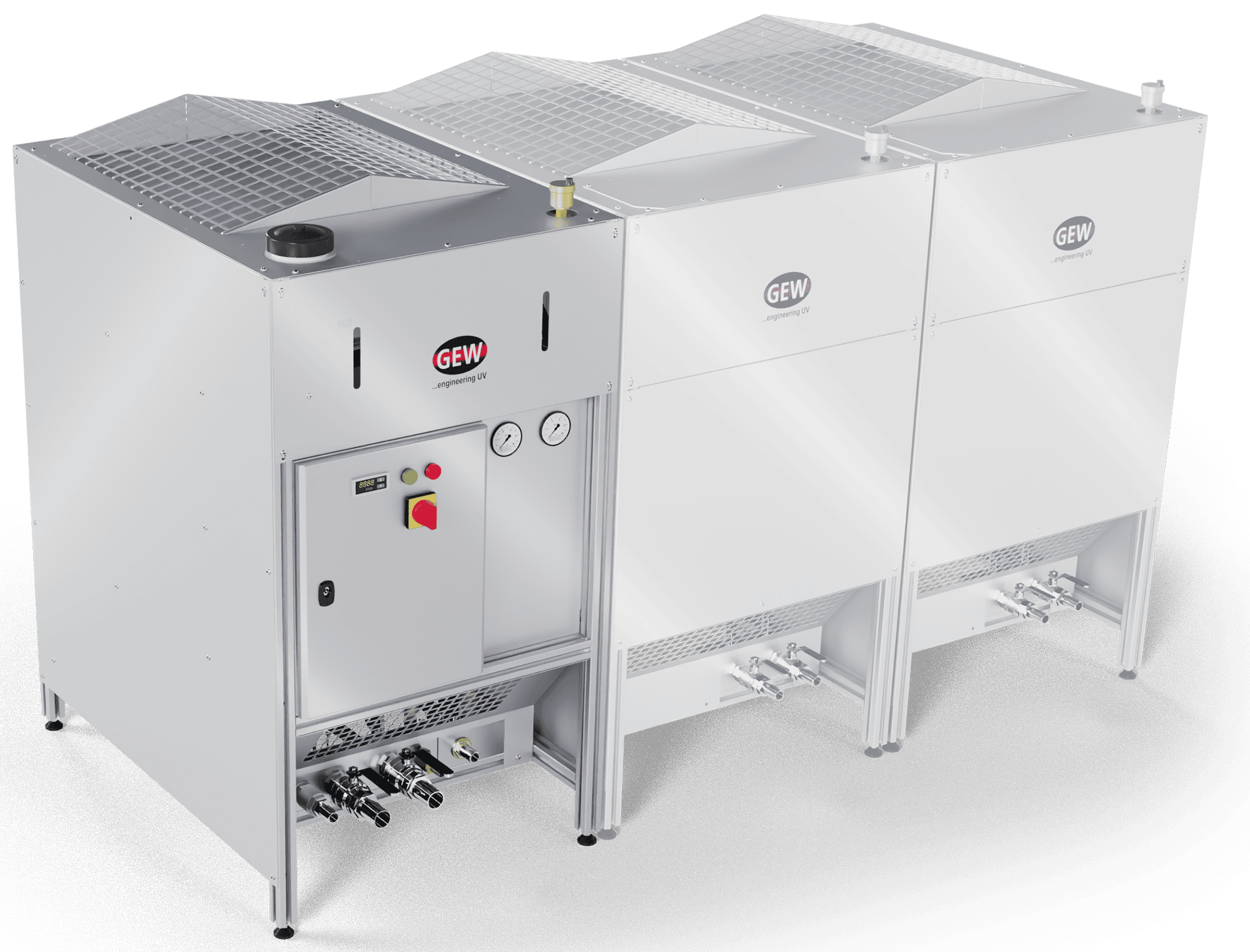

Air Blast Cooler

GEW 공기 분사 냉각기는 주변 공기를 이용하여 열을 제거하는 공랭식 열교환기를 특징으로 하는 간단하고 에너지 효율이 낮은 폐쇄형 시스템입니다. 이 시스템은 물 손실이나 오염 위험 없이 효율적이고 유지보수가 적은 냉각을 제공하며, 2027년 1월 1일부터 유럽에서 새로운 규제를 받는 규제 대상 냉매(F 가스)를 사용하지 않습니다.

공기 분사 냉각기는 GEW UV 시스템에 적합하도록 설계되었으며, 20kW, 38kW 또는 56kW의 냉각 용량을 제공하도록 직렬로 구성할 수 있습니다. 이 냉각기는 독립형 냉동 장치로, 필요에 따라 고객이 대기 중으로 배기할 수 있도록 덕트를 설치할 수 있습니다. 주 장치는 축류 팬, 열교환기, 필터, 펌프, 팽창 탱크, 충진 탱크 및 제어 캐비닛으로 구성됩니다. 보조 장치는 축류 팬, 열교환기 및 필터로 구성됩니다.

공기 분사식 냉각기는 압축기가 필요 없기 때문에 일반적으로 냉각기보다 에너지를 약 50% 적게 소비합니다.

데이터시트를 다운로드하세요

*본 제품 사양서는 영어로 작성되었습니다.

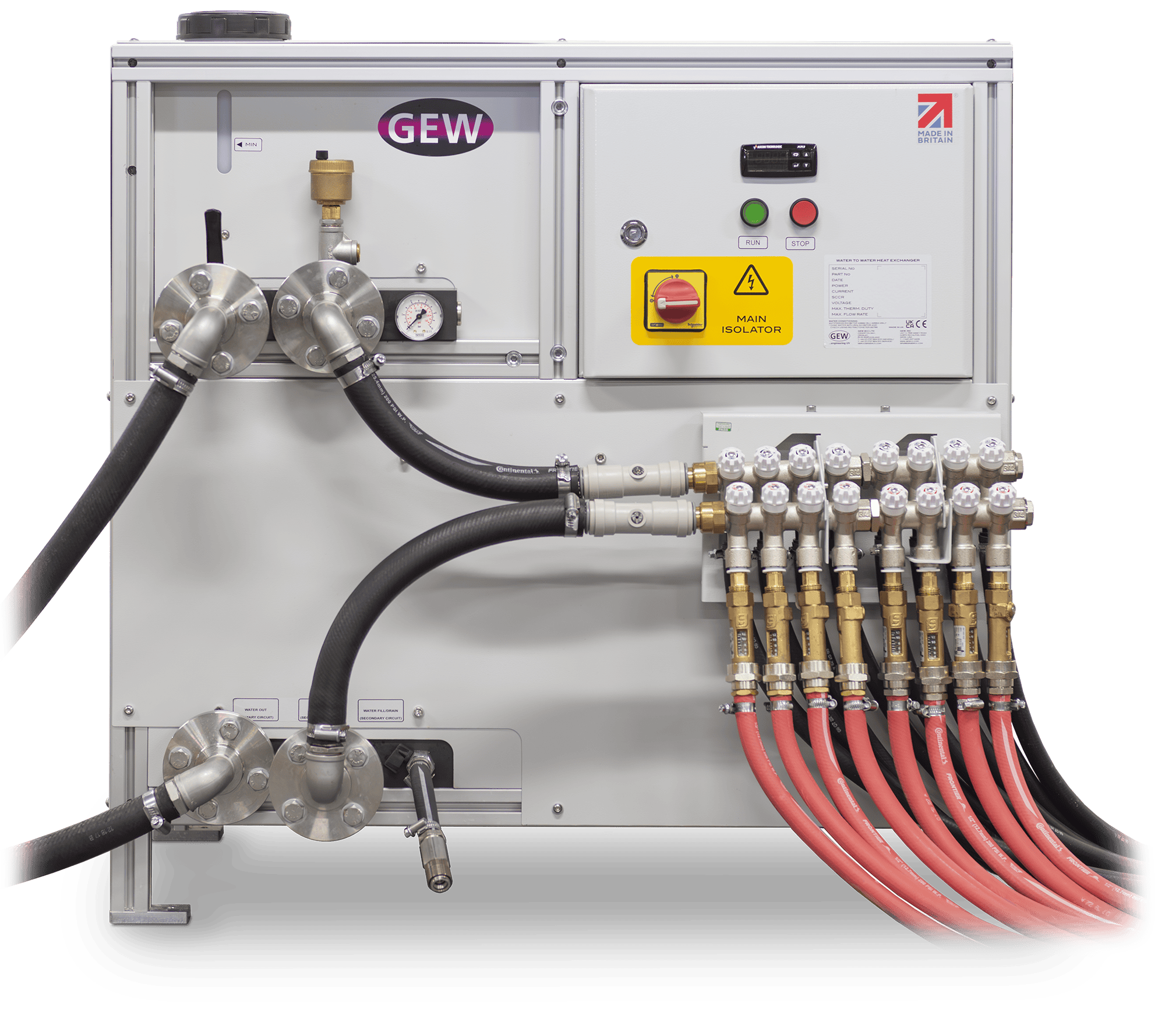

물 대 물 열교환

GEW 수냉식 열교환기는 UV 램프 헤드와 관련 수냉식 방열판 및 롤러를 냉각하는 수단을 제공합니다. 냉각수는 밀폐된 가압 시스템을 통해 순환하며, UV 시스템에서 발생하는 열은 수냉식 열교환기를 통해 고객사의 자체 냉각 시스템으로 전달됩니다. 따라서 두 회로 내의 물은 분리된 상태로 유지되며, 고객사 자체 시스템을 “1차 회로”, GEW 측을 “2차 회로”라고 합니다.

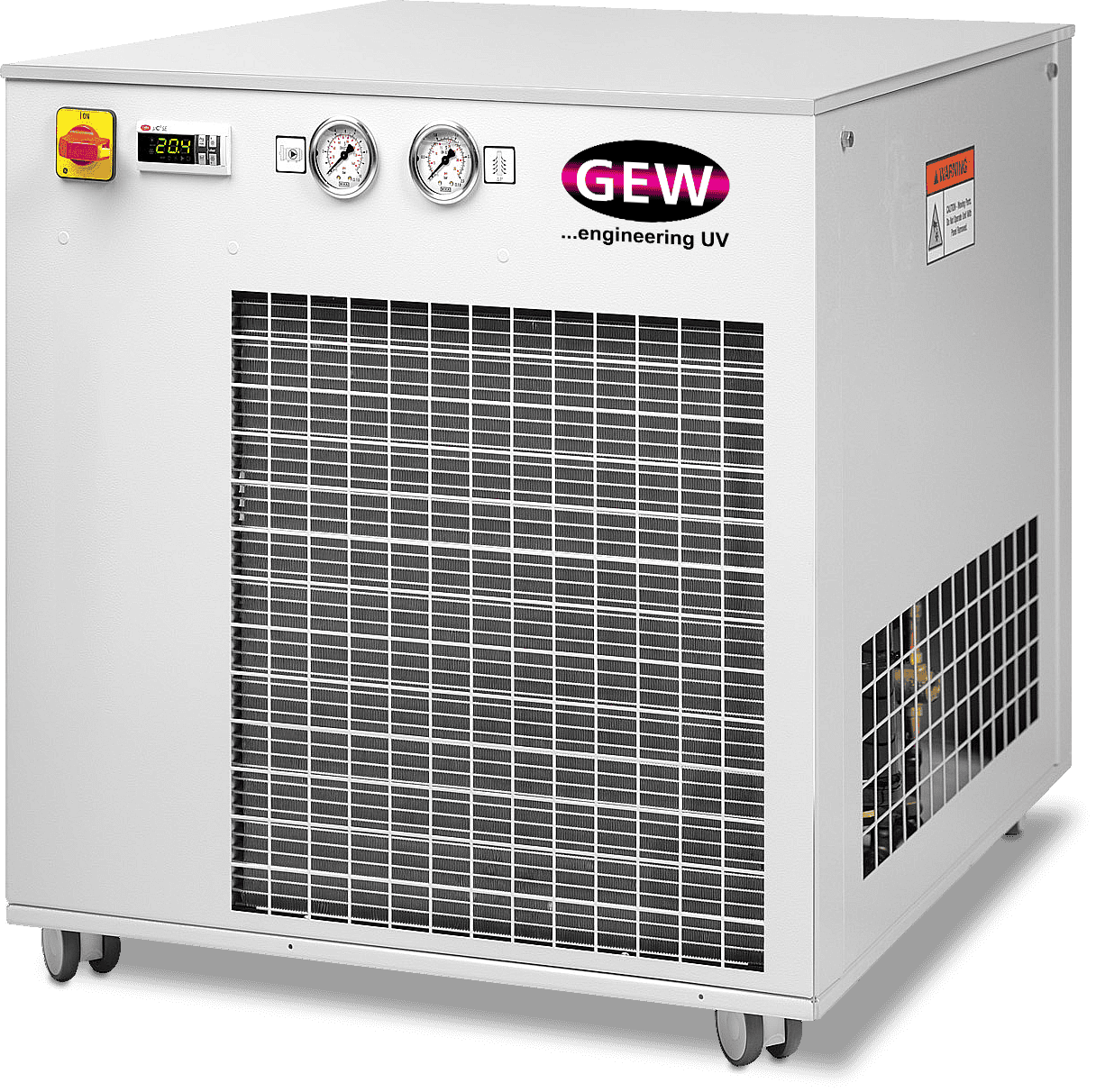

칠러

GEW 칠러는 냉각제(일반적으로 물 또는 물-글리콜 혼합물)를 칠러 장치와 UV 램프 헤드 사이에서 지속적으로 순환시키는 폐쇄형 액체 냉동 회로를 사용하여 작동합니다.

냉각기는 인쇄기 근처에 위치한 물 분배기에 연결되어 있습니다. 고압 펌프는 냉각수를 전용 유입 및 회수 호스를 통해 UV 램프 헤드 내부 또는 LED 모듈의 후면 플레이트에 내장된 채널로 직접 공급합니다.

차가운 액체가 램프 헤드를 통과하면서 주변에서 발생하는 열을 흡수합니다. 금속 부품에서 액체로 열을 전달함으로써 경화 시스템 내부 온도가 일정하게 유지됩니다.

이제 따뜻해진 물은 중앙 공랭식 냉각 장치로 다시 흘러 들어갑니다. 여기서 물은 내부 열교환기(증발기)를 통과하면서 냉동 사이클을 통해 물에서 열을 방출합니다. 내부 팬이 방출된 열을 대기 중으로 배출하여 액체를 다시 냉각시킨 후, 펌프를 통해 프레스로 다시 보낼 수 있도록 합니다.

사양표

	Air Blast Cooler			물 대 물 열교환		칠러
	모델 1	모델 2	모델 3	모델 1	모델 2	모델 1	모델 2	모델 3	모델 4	모델 5
냉각 용량	20kW	38kW	56kW	50kW	120kW	5.3kW	9.8kW	18.4kW	31.9kW	70kW
물리적 크기(가로 x 세로 x 높이, mm)	743 x 1138 x 1360	1486 x 1138 x 1360	2229 x 1138 x 1360	1082 x 712 x 1060	1082 x 712 x 1060	640 x 640 x 635	715 x 945 x 1490	715 x 945 x 1490	715 x 945 x 1490	1040 x 1435 x 1890
모듈형 구성	마스터 유닛	마스터 유닛 + 슬레이브 유닛	마스터 유닛 1개 + 슬레이브 유닛 2개	해당 없음		해당 없음
주변 온도	≤ 35°C			≤ 40°C		-15°C ≥ x ≤ 40°C*
제어 방법	온도 조절기 팬 제어			조절 밸브		응축기 팬 제어
명목상 물 유량	114 l/min			100 l/min	200 l/min	13.8 l/min	43 l/min	80 l/min	100 l/min	196 l/min
팬의 유량(연속 작동 시)	8500m3 /h	17000m3 /h	25500m3 /h	해당 없음		2400m3/h	7000m3/h	7000m3/h	9000m3/h	19,000m3/h
